トムソン刃
段ボールシート
トムソンン刃
Type SG、Type GR、Type D、Type C、Type E
種類と用途
●Aフルート (5mm厚)
▸30cmあたり段山34個±2 (JIS規格) ／ 主な用途：外装用
●Bフルート (3mm厚)
▸30cmあたり段山50個±2 (JIS規格) / 主な用途：外装用、内装用
●Cフルート (4mm厚)
▸30cmあたり段山40個±2 (JIS規格) / 主な用途：外装用
●Eフルート (1.5mm厚)
▸30cmあたり段山93個±5 (JIS規格) / 主な用途：個装用、内装用
●Fフルート (1.1mm厚)
▸30cmあたり段山120個程度 (JIS規格なし) / 主な用途：個装用、内装用
●Gフルート(0.9mm厚)
▸30cmあたり段山177個 程度(JIS規格なし) / 主な用途：個装用、内装用
●Wフルート / ABフルート (8mm厚)
▸AフルートとBフルートで構成される
●AAAフルート (15mm厚)
▸三層のAフルートで構成される
Type SG、Type GR、Type D、Type C、Type E
種類と用途
●Aフルート (5mm厚)
▸30cmあたり段山34個±2 (JIS規格) ／ 主な用途：外装用
●Bフルート (3mm厚)
▸30cmあたり段山50個±2 (JIS規格) / 主な用途：外装用、内装用
●Cフルート (4mm厚)
▸30cmあたり段山40個±2 (JIS規格) / 主な用途：外装用
●Eフルート (1.5mm厚)
▸30cmあたり段山93個±5 (JIS規格) / 主な用途：個装用、内装用
●Fフルート (1.1mm厚)
▸30cmあたり段山120個程度 (JIS規格なし) / 主な用途：個装用、内装用
●Gフルート(0.9mm厚)
▸30cmあたり段山177個 程度(JIS規格なし) / 主な用途：個装用、内装用
●Wフルート / ABフルート (8mm厚)
▸AフルートとBフルートで構成される
●AAAフルート (15mm厚)
▸三層のAフルートで構成される
Type SG - 精密研磨刃
●シャープな刃先により切断面が良好、耐久性にも優れています。
●刃先は精密研磨仕上げで、切断がよりスムーズに行えます。
●曲げ加工性も良好です。
適用対象：
PE、PET、PVC、PP、その他プラスチック、各種ブリスターパック、コート紙、合成紙、複合材料、フィルム、合成ゴム、皮革、薄いベニヤ、電子基板、カーボンクロス
●刃先は精密研磨仕上げで、切断がよりスムーズに行えます。
●曲げ加工性も良好です。
適用対象：
PE、PET、PVC、PP、その他プラスチック、各種ブリスターパック、コート紙、合成紙、複合材料、フィルム、合成ゴム、皮革、薄いベニヤ、電子基板、カーボンクロス
Type GR - 研磨刃
●刃先が鋭利で、小さな抜き圧で裁断することができます。
●刃先が垂直に研磨されており、切断時の摩擦抵抗を低減させます。
●紙粉を減少させる効果があります。
●刃先の高周波処理の黒変を除去タイプは【GW】となります。
●耐久性では、【GR】＞【GW】となりますのでご注意ください。
適用対象：プラスチック、ラミ加工した板紙、皮革
●刃先が垂直に研磨されており、切断時の摩擦抵抗を低減させます。
●紙粉を減少させる効果があります。
●刃先の高周波処理の黒変を除去タイプは【GW】となります。
●耐久性では、【GR】＞【GW】となりますのでご注意ください。
適用対象：プラスチック、ラミ加工した板紙、皮革
Type D - 切削刃（引抜き）二段刃
●世界中で最も使用されている汎用性の高いタイプです。
●刃先が両刃二段に設計されており、打抜き時の摩擦を効果的に低減させます。
●優れた切削加工による高さの安定性が良好、ムラ取り時間を大幅に削減します。
●刃先は特殊な高周波加工により、耐久性を向上させています。
●二段構造が刃先に掛かる抜き圧を軽減させ、高い打抜き回数を実現します。
適用対象：段ボール、板紙、シール、スポンジ、紙製容器
●刃先が両刃二段に設計されており、打抜き時の摩擦を効果的に低減させます。
●優れた切削加工による高さの安定性が良好、ムラ取り時間を大幅に削減します。
●刃先は特殊な高周波加工により、耐久性を向上させています。
●二段構造が刃先に掛かる抜き圧を軽減させ、高い打抜き回数を実現します。
適用対象：段ボール、板紙、シール、スポンジ、紙製容器
Type E - 押罫
●片Rを防ぐ美しい線対称の先端R形状が材料へ均一な凹凸を作り出します。
●小数第二位まで指定できる極めて小さな高さ公差がムラ取りの時間とミスを大幅に解消します。
●厳選された厚みがレーザーカットされた溝にビシッと決まります。
適用対象：包装用紙器、プラスチックボックス、両面発泡ケース
●小数第二位まで指定できる極めて小さな高さ公差がムラ取りの時間とミスを大幅に解消します。
●厳選された厚みがレーザーカットされた溝にビシッと決まります。
適用対象：包装用紙器、プラスチックボックス、両面発泡ケース
精密研磨刃 |
| TYPE | SG |
|---|---|
| 刃先形状 | 一段刃、二段刃 |
| 厚さ | 0.53mm、0.71mm、1.06mm |
| 高さ | 23.60mm、23.80mm |
| 刃先角度 | ∠42°、52° |
| 母体 硬度 |
HV320, 340, 380, 400, 450 (HS45, 48, 52, 55, 60) |
| 刃先 硬度 |
HV600, 640, 670, 700 (HS74, 76, 79, 81) |
研磨刃 |
| TYPE | GR |
|---|---|
| 刃先形状 | 一段刃、二段刃 |
| 厚さ | 0.45mm、0.53mm、0.71mm、1.06mm、1.42mm |
| 高さ | 23.60mm、23.80mm |
| 刃先角度 | ∠42°、52° |
| 母体 硬度 |
HV320, 340, 380, 400 (HS45, 48, 52, 55) |
| 刃先 硬度 |
HV600, 640, 670, 700 (HS74, 76, 79, 81) |
切削刃(引抜き) |
| TYPE | D |
|---|---|
| 刃先形状 | 二段刃 |
| 厚さ | 0.53mm、0.71mm、1.06mm、1.42mm |
| 高さ | 22.80mm ～ 23.80mm |
| 刃先角度 | ∠42°、52° |
| 母体 硬度 |
HV320, 340, 380, 400 (HS45, 48, 52, 55) |
| 刃先 硬度 |
HV600, 640, 670, 700 (HS74, 76, 79, 81) |

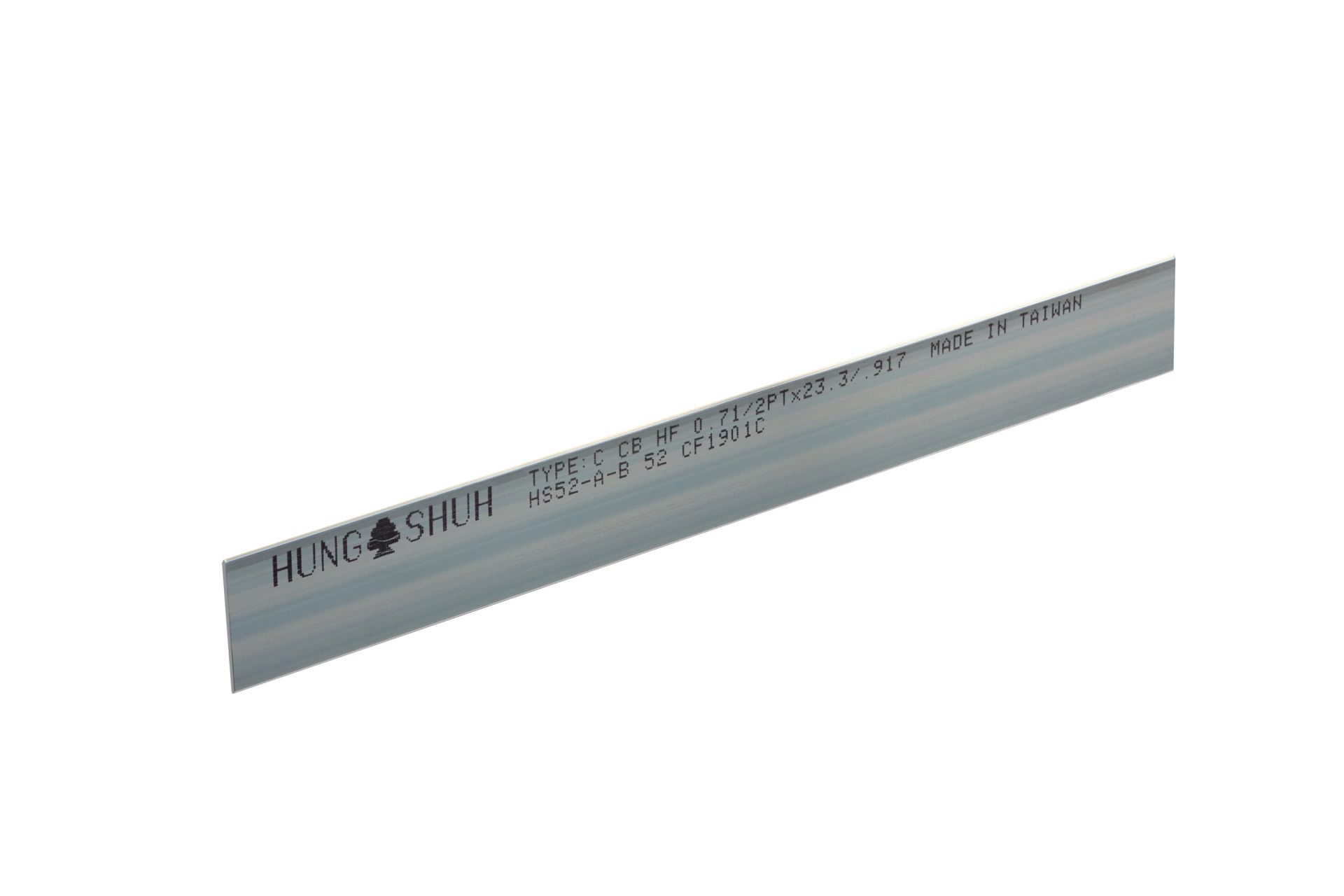

切削刃(引抜き) |
| TYPE | Ｃ |
|---|---|
| 刃先形状 | 一段刃 |
| 厚さ | 0.45mm、0.53mm、0.71mm、1.06mm、1.42mm |
| 高さ | 22.80mm ～ 23.80mm |
| 刃先角度 | ∠42°、52° |
| 母体 硬度 |
HV320, 340, 380, 400 (HS45, 48, 52, 55) |
| 刃先 硬度 |
HV600, 640, 670, 700 (HS74, 76, 79, 81) |
押罫 |
| TYPE | E |
|---|---|
| 形状 | DR (ダブルR) / SR (シングルR) / SF (鋭角罫) |
| 厚さ | 0.71mm、1.06mm、1.42mm |
| 高さ | 22.80mm、23.10mm |
| 母体 硬度 |
HV320, 340, 380, 400, 450 (HS45, 48, 52, 55, 60) |
